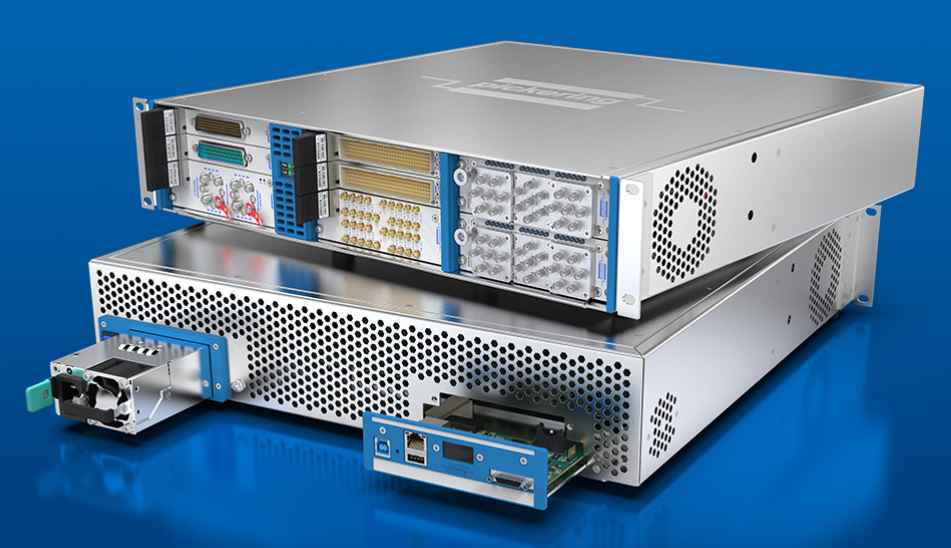

Pickering Interfaces,einer der führenden Anbieter modularer Signalschalt- und Simulationslösungen für den elektronischen Test und die Verifikation, stellt mit dem 60-107-001 ein neues, kompaktes 12-Slot-LXI/USB Modular Chassis vor. Das Chassis mit der höchsten Steckplatzdichte für PXI- und PXIe-Module verfügt über 12 hybridkompatible Steckplätze im 2U-Format und lässt sich wahlweise über USB oder LXI (Ethernet) steuern – ein dedizierter PXI-Controller oder Embedded-PC ist somit nicht erforderlich. Dank der USB-kompatiblen und LXI-konformen Schnittstellen kann das Chassis direkt über Standard-PC-Schnittstellen angesteuert werden und ist damit der kostengünstige Einstieg in modulare Test- und Messapplikationen.

„Das Chassis verfügt über eine vollständig hybride PXI/PXIe-Backplane und ist über Gigabit-Ethernet oder USB 3.0 steuerbar. Dank seiner kompakten Bauform (2 HE) eignet es sich ideal für Anwendungen mit begrenztem Platzangebot“, so Lee Huckle, Produktmanager für Chassis bei Pickering Interfaces. „Es verfügt über die höchste Steckplatzdichte und die niedrigsten Kosten pro Steckplatz aller derzeit auf dem Markt erhältlichen PXIe-Hybrid-Chassis und erfüllt damit den Bedarf an kompakteren, skalierbaren und kostengünstigeren modularen Testplattformen für die Test- und Messmesstechnik.“

Mit diesem Chassis ist es möglich, Systeme mit hoher Packungsdichte ohne den Overhead herkömmlicher PXI-Controller zu realisieren – und das in einer Bauform, die sich für den Einsatz auf dem Schreibtisch eignet und wertvollen Platz im Rack-optimal nutzt. Es unterstützt bis zu 12 Pickering PXI- oder PXIe-Module mit je einem Steckplatz (3 HE) für Switching, Simulation und Instrumentierung auf nur 2 HE – dank der horizontalen Modulausrichtung und des integrierten Controllers, der einen Systemsteckplatz überflüssig macht. Das Chassis kann auch Module mit bis zu 4 Steckplätzen Breite aufnehmen, einschließlich der Ultra-High-Density-Schaltmatrizen BRIC4 von Pickering.

Ein quer verlaufendes Kühlsystem macht den üblicherweise benötigten Platz im Rack für die Luftzirkulation überflüssig. Dadurch kann ein zweites Gehäuse direkt darüber platziert werden, wodurch insgesamt bis zu 24 PXI/PXEe Module auf nur 4 HE Platz finden – 20 % mehr als beim 4 HE großen PXIe-Hybrid-Gehäuse 42-927 von Pickering mit 20 Modulsteckplätzen, dem bisherigen Marktführer hinsichtlich PXI/PXIe-Moduldichte.

„Dieses neue Chassis wurde entwickelt, um den wachsenden Anforderungen an Funktions- und Produktionstests gerecht zu werden, die eine kostengünstige Erweiterung von Testsystemen erfordern“, ergänzte Huckle. „Dies ist besonders vorteilhaft für bestehende PXI-Systeme mit begrenzten freien Steckplätzen, die üblicherweise den Kauf eines weiteren teuren PXI-Chassis und Controllers notwendig machen. Unser neues LXI/USB-Gehäuse ermöglicht es, bestehende PXI-Systeme kostengünstiger zu skalieren – es bietet eine flexible modulare Plattform, die die Konsolidierung einer Vielzahl von Schalt-, Simulations- und Instrumentierungsressourcen auf minimalem Platz ermöglicht.“

Das 60-107 ist das erste LXI/USB-Chassis von Pickering mit einem modularen, vor Ort austauschbaren Steckplatz für Netzteil und Embedded Controller. Dadurch sind diese Komponenten leicht zugänglich, ohne das Chassis aus dem Rack ausbauen und öffnen zu müssen. Dies vereinfacht die Wartung und zukünftige Erweiterungen.

Benutzerfreundliche OLED-Displays zeigen LAN-Status und IP-Adresse an, während ein intelligentes Lüftersteuerungssystem die Kühlung automatisch an die Wärmelast anpasst und so optimale Betriebsbedingungen gewährleistet.

Für Anwendungen mit wiederholten Schalt- und Messvorgängen ist das Chassis auch mit integrierter Scanlisten-Sequenzierung und -Triggerung (Modell 60-107-002) erhältlich. Dies reduziert Testzeit und Systemlatenz deutlich.

Pickering Interfaces bietet auf seine Produkte eine dreijährige Standardgarantie und langfristigen Produktsupport – für maximale Sicherheit. Preise, Verfügbarkeit und Kontaktinformationen finden Sie auf der Website at www.pickeringtest.com
